Pour une terrasse en bois sans rangées de têtes de vis sur les lames, QUADRO CLIP permet une fixation par le dessous. Les clips relient chaque lame à la structure tout en ménageant un espace de ventilation de 9 mm au-dessus de la lambourde et un jeu de 4 mm entre les lames. Un espaceur supplémentaire permet d’augmenter ce jeu si nécessaire.
Le système convient à certaines lames en résineux, notamment en épicéa, en mélèze et en pin, ainsi qu’à des bois thermotraités compatibles. Comme pour toute fixation invisible, il faut vérifier que les lames et la structure sont adaptées au système.
Comment fonctionne QUADRO CLIP ?
Les clips sont d’abord vissés sous chaque lame. Lors de la pose de la lame suivante, un côté du clip se glisse sous la lame déjà en place ; l’autre est ensuite vissé à la lambourde.
La première rangée utilise les languettes d’emboîtement du clip. On retire les ergots de positionnement, puis on retourne les clips et on les fixe à la lambourde et à la lame de façon à les emboîter correctement. L’autre côté de la lame se fixe normalement. Pour cette première rangée, suivez le détail de montage montré dans la vidéo.
La dernière rangée se termine de manière similaire, mais des vis traversantes peuvent être nécessaires pour immobiliser la dernière lame. La surface principale reste sans fixation apparente ; la finition des bords doit donc être prévue avant de commencer.
Vidéo de pose : montage de QUADRO CLIP sous les lames de terrasse.

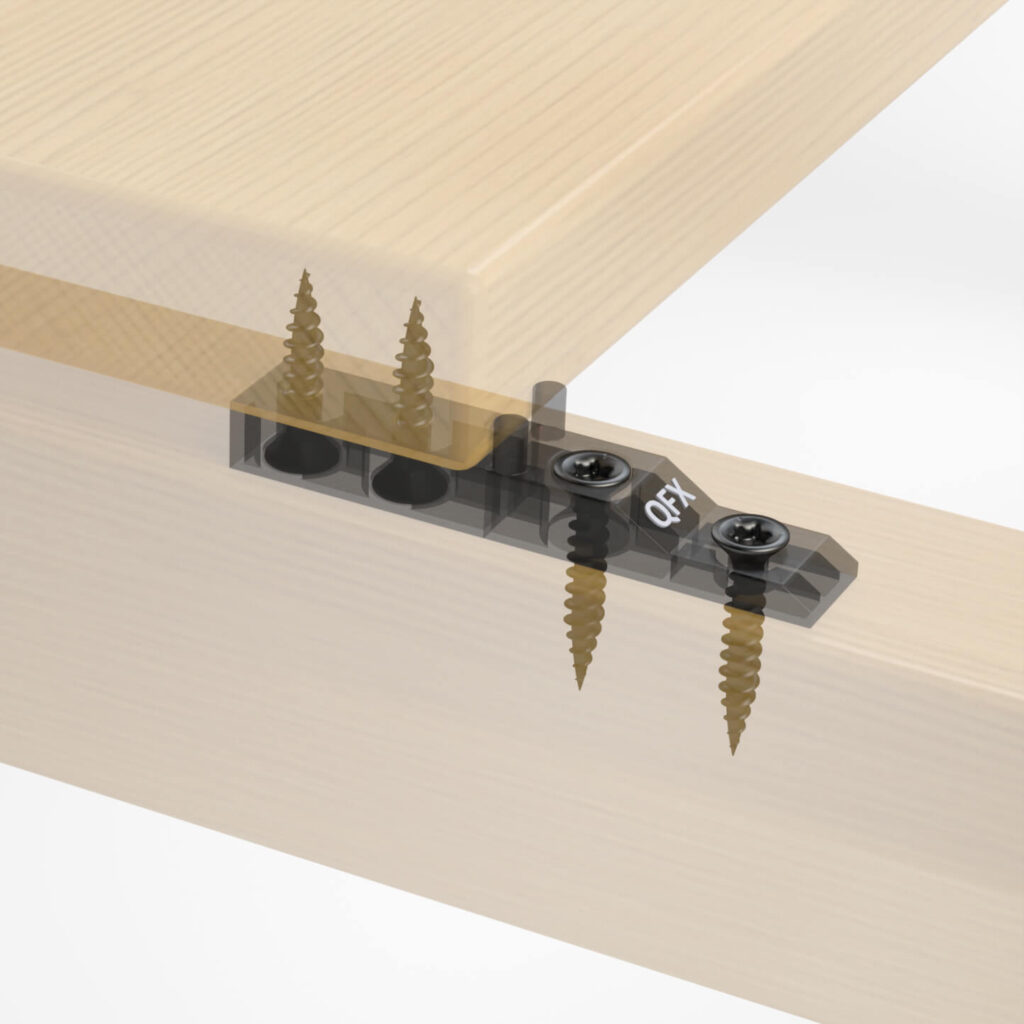

Coupe de montage et position des vis
Qu’est-ce qui change par rapport au vissage apparent ?
La différence la plus visible est le rendu : aucune rangée de têtes de vis ne traverse la surface principale de la terrasse. Le clip règle aussi le jeu entre les lames et les sépare des lambourdes. Une même pièce assure ainsi la fixation et l’espacement.
Le matériau des clips et les vis
QUADRO CLIP est fabriqué en polyamide PA6 renforcé de fibres de verre, un matériau utilisé pour sa résistance et sa stabilité dimensionnelle en extérieur.
Le kit pour structure en bois comprend des vis en inox C2 trempé, avec un revêtement protecteur noir et une surface cirée qui réduit la résistance au vissage. L’inox C2 est magnétique : un embout aimanté peut donc aider à maintenir la vis pendant la pose. Choisissez le jeu de vis selon la structure réelle ; le bois et l’aluminium nécessitent des fixations différentes.
Dimensions du clip
Espacement et ventilation des lames
Le bois doit pouvoir bouger lorsque son humidité varie. Le clip laisse :
- 9 mm entre la lame et la lambourde, pour permettre à l’air de circuler sous les lames.
- 4 mm entre les lames, avec la possibilité d’ajouter un espaceur si un jeu plus important est nécessaire.
Vérifiez l’écartement requis dans les recommandations du fournisseur de bois et selon l’humidité des lames au moment de la pose. L’espacement standard du clip ne dispense pas de cette vérification.
Sur une structure en bois, une bande de protection pour lambourdes peut protéger la face supérieure de l’humidité. Le drainage et la ventilation sous la terrasse restent nécessaires.
Quelles lames et quelles structures ?
Les usages habituels concernent l’épicéa, le mélèze, le mélèze de Sibérie, le pin et les bois thermotraités compatibles. Pour le douglas et les lames composites WPC, le fournisseur doit confirmer que ce mode de fixation convient.
Les clips peuvent aussi être montés sur des profilés en aluminium QFX-ALU compatibles, avec les vis appropriées. Leurs rainures de fixation aident à positionner la vis. Pour la conception de l’ensemble, consultez notre guide sur la structure d’une terrasse.
Les bois très denses et sujets à des mouvements importants, comme le cumaru, le massaranduba et le robinier, ne sont pas recommandés pour ce mode de fixation invisible.
Conditionnement et quantité à prévoir
Le kit QUADRO CLIP de 200 pièces comprend les clips, les vis et les embouts. Les clips sont aussi disponibles par 100, sans vis, pour compléter un chantier.
Avec des entraxes de lambourdes courants, comptez environ 33–35 clips par mètre carré. Un kit de 200 clips couvre donc environ 5,5–6 m². La quantité réelle dépend de la largeur des lames, de l’entraxe et du calepinage.
Les erreurs à éviter
- Des lambourdes trop espacées : les lames peuvent fléchir et solliciter davantage les clips.
- Une structure instable : des appuis insuffisamment rigides peuvent entraîner des mouvements dans la terrasse.
- Un serrage excessif : il risque d’arracher le filetage ou d’endommager l’assemblage.
- Une mauvaise ventilation : l’humidité peut rester piégée sous les lames.
QUADRO CLIP convient-il à votre terrasse ?
QUADRO CLIP est une solution à envisager si vous recherchez une surface sans vis apparentes et si les lames acceptent une fixation par le dessous. Une structure stable, des vis adaptées et des jeux bien calculés comptent autant que le clip. La fixation latérale par vis inclinées est une autre méthode pour dissimuler les têtes de vis.
