Le vissage latéral permet de fixer une terrasse en bois sans têtes de vis sur la surface de marche. La vis pénètre en biais dans le côté de la lame et l’ancre dans la lambourde située dessous.

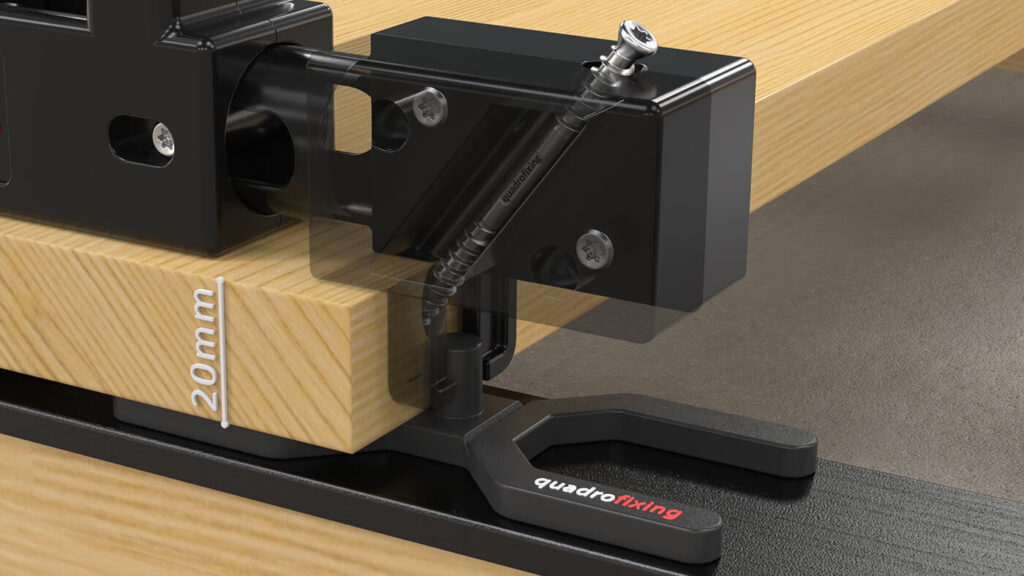

Le Drill Tool 50X guide l’angle de perçage et de vissage. Il s’utilise avec des vis inox compatibles avec cette méthode, dotées notamment d’une petite tête et d’un second filetage pour maintenir la lame.
Comment fonctionne le Drill Tool 50X ?
Le gabarit positionne les vis selon un angle de 50°. Ses points de guidage permettent de répéter le même positionnement sur toute la terrasse, sans percer la face visible.
Les espaceurs intégrés créent un joint de 6 mm entre les lames. Pour un écart supérieur, on peut utiliser les entretoises QUADRO H avec une butée d’espacement de 7 mm. Le jeu doit correspondre au bois et à son humidité lors de la pose : une seule largeur ne convient pas à toutes les situations.
Les avantages du vissage latéral
- Aucune tête de vis sur la face supérieure.
- Des joints réguliers.
- Un perçage et un vissage reproductibles.
- Moins d’ajustements improvisés pendant la pose.
- Une surface en bois dégagée lorsque le système est correctement utilisé.
Le vissage par le dessus reste une solution pratique. Le vissage latéral mérite d’être envisagé lorsque l’on souhaite une surface sans vis apparentes.
Les composants compatibles
Le gabarit, le foret, l’embout et la vis doivent fonctionner ensemble. Ce système prévoit les composants suivants :
- Vis inox A2 QUADROFIX HDS : 4.2 × 60 mm ou 4.2 × 70 mm.
- Embout TX15 long : longueur de 82 mm.
- Foret étagé 50X : 3.3 → 4.5 mm.
La bande QUADRO TAPE protège le dessus des lambourdes. Les entretoises QUADRO H ou QUADRO GF séparent les lames de la structure.
Une vis ou un foret incompatible peut endommager le bois ou le gabarit et nuire à la précision de l’assemblage. Suivez les instructions du système au lieu de remplacer la vis prévue par une vis de terrasse ordinaire.
Les vis QUADROFIX HDS de 4.2 mm
Les vis QUADROFIX HDS sont en inox A2 et possèdent une surface cirée qui facilite leur pénétration.
- Angle de pose : 50°.
- Diamètre de tête : 5.2 mm.
- Longueurs disponibles : 60 mm et 70 mm.
- Double filetage : le filetage supérieur contribue au maintien de la lame.
La version de 70 mm apporte la longueur supplémentaire nécessaire avec les entretoises QUADRO H dans la configuration prévue. Vérifiez la profondeur d’ancrage dans la lambourde selon l’épaisseur réelle de la lame et de l’entretoise.
Quelles dimensions de lames ?
Le guide indique une épaisseur minimale de 21 mm, généralement 21–25 mm, et une largeur générale de 110–150 mm, selon l’essence. Les limites plus précises ci-dessous priment pour les bois concernés.
- Résineux, douglas, merbau, bangkirai, bois acétylé et walaba : épaisseur de 21–25 mm et largeur de 110–145 mm.
- Ipé, lapacho et cumaru : épaisseur de 21–25 mm et largeur de 110–120 mm.
Vérifiez que les lames choisies sont bien autorisées pour ce type de fixation. L’essence ne suffit pas : l’état, les dimensions et l’humidité du bois comptent aussi.
Humidité du bois et jeu entre les lames
La plage d’humidité indiquée est de 16–20%. Autour de 18%, le guide recommande d’envisager un écart plus grand, d’environ 7 mm. Adaptez le jeu au matériau et aux conditions de pose, conformément aux indications du fournisseur.
Pour les bois riches en tanins, examinez la nécessité d’un inox A4. Il ne faut pas supposer que la vis A2 présentée convient à tous les feuillus et à tous les milieux extérieurs agressifs.
Une surface nette commence par un système adapté
Un gabarit et des vis compatibles rendent le vissage latéral reproductible tout en laissant la face supérieure dégagée. La structure, la ventilation et les jeux demandent autant de soin que sur toute autre terrasse en bois.
Pour une autre solution invisible, découvrez les fixations QUADRO CLIP. Pour la partie sous les lames, consultez notre guide de la structure de terrasse.
